  • C5523A单柱工作台移动立式车床

C5523A单柱工作台移动立式车床

关键词:中心孔磨床,中心孔研磨机,新乡机床,新乡市宏飞机床制造有限公司

描 述:新乡市宏飞机床制造有限公司[13937397837]是一家***从事生产中心孔磨床,中心孔研磨机,双面研磨机,硅钢片去毛刺机,移动式立式车床等专用设备生产制造的全资公司,为广大客户提供优质的服务, 欢迎广大客户惠顾!

分享到:
24小时服务热线
13937397837

C5523A单柱工作台移动立式车床由于工作台可在底座上移动,因而扩大了加工范围,尤其是环形的加工。
 主要特点及部分图片

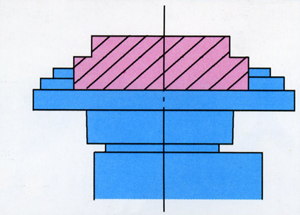

***大车削直径比工作台直径大一倍

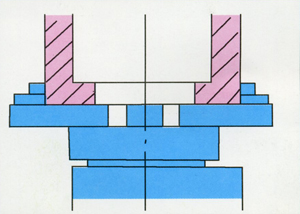

 当工件装夹直径大于工作台直径时。可使用四只大支架(特殊订货)

 1

 2

 当工件直径大而单薄时,可使用圆形辅助工作台(特殊订货)

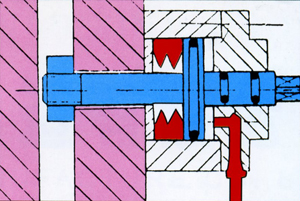

 垂直刀架为双缸液压平衡,横梁夹紧为弹簧夹紧,液压松开

 3

 4

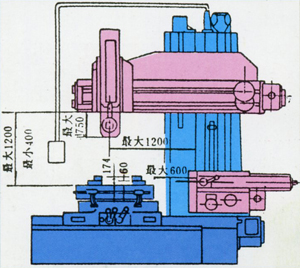

  主要规格和技术参数

项目(单位)

C5523A

工作台直径(mm)

1250

***大车削直径(mm)

2300

***大工件高度(mm)

1050/1650

工件***大重量(t)

6.3

量大切削力(KN)

34

***大扭矩(KN.m)

20

侧刀***大行程

水平(mm)

600

垂直(mm)

800

垂直刀架***大行程

水平(mm)

1200

垂直(mm)

750

工作台可移动距离(mm)

500

刀架快速移动速度(m/min)

1.8

垂直刀架回转角度

 ±40° -35°

横粱量大行程(mm)

800

横梁升降速度(m/min)

0.4

工作台转速(r/min)

6-120

工作台每转进给量(mm/r)

0.12-8.39

刀具截面尺寸(mm)

30×40

电机总容量(KW)

37

主电机

功率(KW)

30

转速(r/min)

1430

横梁升降电机

功率(KW)

4

转速(r/min)

1430

刀架快移电机

功率(KW)

1.1(2台)

转速(r/min)

1430

油泵电机

功率(KW)

1.1

转速(r/min)

1430

外型尺寸(长×宽×高)m

3.9×2.6×3.76

3.9×2.6×3.76

重量(T)

20

21(加高型)
